바코드 검증 서비스
상품에 부착된 바코드가 올바르게 인쇄되어 있는지 검증하여 바코드 인식 오류로 발생하는 경제적 손실을 예방하는 서비스입니다. 육안으로 확인이 어려운 바코드의 상태를 최첨단 검증 장비를 사용하여 정확하게 확인 후 검증서를 발급해 드리며, 유통표준코드 회원사에게 제공되는 무료서비스입니다.

바코드 심벌은 바코드 리더기(스캐너)에 의해 특정한 코드 값을 디코딩(Decoding) 하여 시스템이 그것을 인식하도록 작동 되어야 하는 것이 필수 기능이며, 이러한 기능이 완벽하게 이루어지지 않는다면 바코드 활용 의미가 없습니다.
바코드 검증을 위한 측정 항목
  • 1Decode (해독률)
    • 정의 : 코드값 판독 가능 여부 측정
    • 측정값 : ① Decode Pass (코드가 판독 가능할 경우) ② Decode Fail (코드가 판독 불가능할 경우)
    • Decode Fail 사유
    • ① 측정된 반사율 값의 가장 높은 값과 가장 낮은 값의 차이가 전체 평균치 보다 낮을 경우
    • ② 막대 뒤의 배경 밝기가 충분히 밝지 않거나, 반짝이는 표면에 인쇄한 경우
    • ③ 체크디지트 오류, 바코드 심벌에 Guard Bar 가 없는 경우
  • 2Symbol Contrast (명암 대조치)
    • 정의 : 바코드 심벌의 막대와 배경의 평균적인 대조 값
    • 측정값 : 배경 반사율(%) - 막대 반사율(%)
    • Symbol Contrast 등급이 낮게 나오는 원인
    • ① 막대 또는 배경의 부적절한 색상 배합
    • ② 제품 내용물이 바코드 인쇄 영역에 비치는 경우
    • ③ 바코드 인쇄 영역에 광택이 있거나 빛 반사가 심한 경우
  • 3Minimum Reflectance (최소 반사치)
    • 정의 : 가장 밝은 공백 부분의 반사율과 비교하여, 최소한 1개 이상의 막대의 반사율이 1/2이하의 값을 가져야 함
    • 측정값
    • ① Minimum Reflectance Pass : 막대 반사율(최소값) < 배경반사율(최대값) x 1/2
    • ② Minimum Reflectance Fail : 막대 반사율(최소값) > 배경반사율(최대값) x 1/2
      • Minimum Reflectance Fail 원인
    • ① 바코드의 막대가 너무 흐리게 인쇄된 경우
  • 4Edge Contrast (최소 엣지 대비)
    • 정의 : 인접하고 있는 한 쌍의 막대와 배경의 대조값 중 가장 낮게 나오는 수치
    • 측정값
    • ① Edge Contrast Pass : MIN [인접한 한 쌍의 막대 반사율 - 배경 반사율] ≥ 15%
    • ② Edge Contrast Fail : MIN [인접한 한 쌍의 막대 반사율 - 배경 반사율] < 15%
      • Edge Contrast 등급이 낮게 나오는 원인
    • ① 바코드 심벌이 잉크 농도가 균일하지 않을 경우
    • ② 가늘고 색이 옅은 막대가 1개 이상 존재할 경우
    • ③ 배경의 반사가 일정치 않을 경우 (포장재 표면이 평평하지 않거나 골판지와 같이 거친 경우)
    • ④ 인접한 막대와 막대 사이의 두께가 너무 얇을 경우
  • 5Modulation (변조값)
    • 정의 : Symbol Contrast 대비 Edge Contrast 의 비율
    • 측정값 : Edge Contrast ÷ Symbol Contrast (1에 가까울 수록 좋은 품질의 바코드)
    • Modulation 등급이 낮게 나오는 원인
    • ① 바코드 인쇄면에 광택이 있거나 빛 반사가 되는 포장의 경우
    • ② 막대(잉크)가 번져서 넓어진 경우
    • ③ 인접한 막대와 막대 사이의 두께가 너무 얇을 경우
  • 6Defects (인쇄 상태)
    • 정의 : 바코드 인쇄를 하면서 생기는 흠집, 얼룩 등을 파악하기 위해 막대와 배경의 반사율 균등성 측정
    • 측정값 : 모든 막대와 막대 사이의 배경이 모두 동일 반사율을 가지고 있는지 측정, % 수치가 낮아야 품질이 좋은 바코드
    • Defects 등급이 낮게 나오는 원인
    • ① 막대가 쪼개지거나 흐릿하게 인쇄된 경우
    • ② 잉크 번짐이 일정하지 않을 경우
    • ③ 여백에 얼룩이 있을 경우
  • 7Decodability (인쇄 정밀도)
    • 정의 : 바코드 판독 Fail 에 대한 여유값
    • 측정값 : 바코드 판독이 성공하는 비율 (%) (측정값이 높을 수록 바코드 인식이 잘되는 품질 좋은 바코드)
    • Decodability 등급이 낮게 나오는 원인
    • ① 바코드 막대기의 폭이 너무 넓은 경우
    • ② 바코드 막대기와 배경의 반사율이 전체 반사율 평균보다 낮게 나오는 경우

바코드 검증 실패(Fail 판정) 사례

실제 바코드 인쇄 불량 사례를 확인해 보시기 바랍니다.

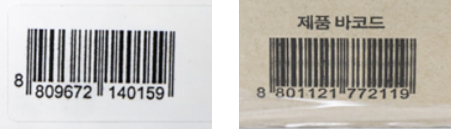

바코드 막대 번짐 또는 굴곡이 발생한 상황

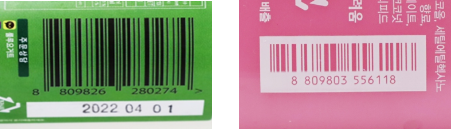

판독 불가능한 색상 조합
바코드 좌-우측에 여백이 충분히 확보가 안된 상황
우측 Guard Bar 하나가 인쇄가 안된 상태
문의처
바코드 검증 서비스와 관련된 문의사항이 있거나 서비스 활용 의향이 있으신 경우
대한상공회의소 유통물류진흥원 바코드 검증 서비스(02-6050-1461~9)로 연락 주시기 바랍니다.
